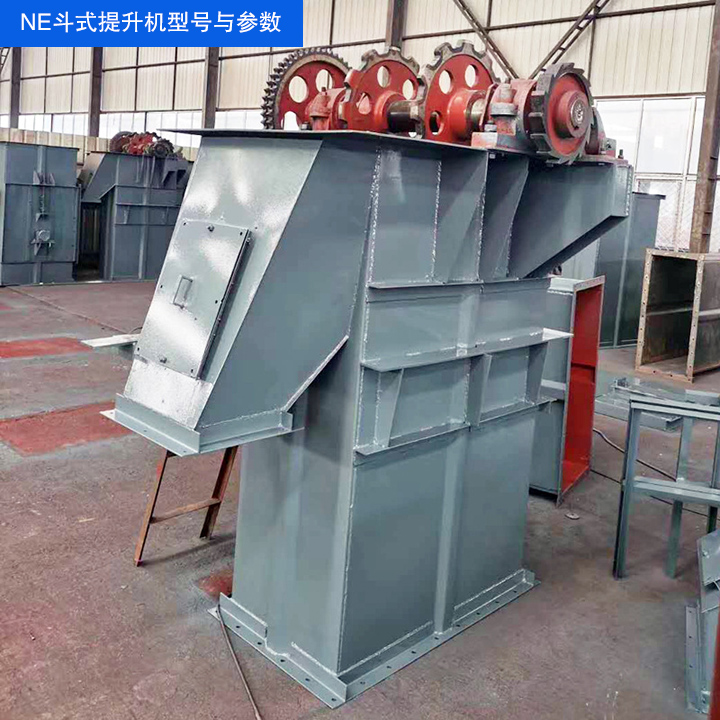

NE斗式提升機型號與參數

發布時間：2021-07-27 13:44:16 作 者：姚思丹

NE系列板 鏈斗式提升機是一種新型的斗式提升機，它是以提升量來命名的。接下來小編將有關NE斗式提升機的型號和參數提供給大家！

一．型號

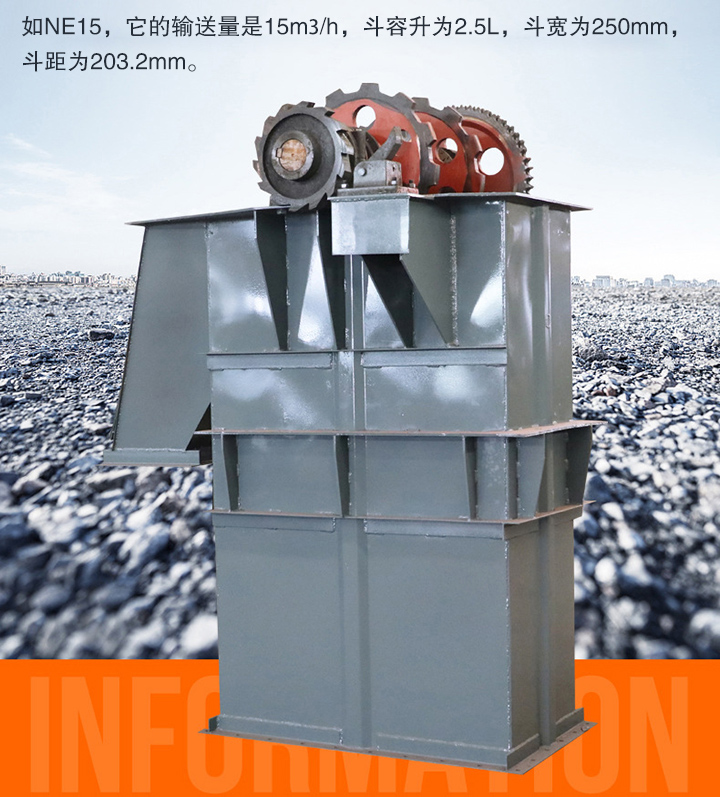

NE板鏈斗式提升機常見型號主要有，NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600。NE板鏈斗式提升機的型號參數主要是以輸送量，物料特性，料斗尺寸（包括斗寬，斗容，斗距），斗速等組成，如NE15，它的輸送量是15m³/h，斗容升為2.5L，斗寬為250mm，斗距為203.2mm。

二．板鏈配比

運行部件主要由料斗和專用鏈條組成，特別注意的是NE30以下輸送物料量小，鏈條受到的力比較小，所以NE30以下采用單排鏈，NE30以上所承受物料的力比較大，所以需要采用雙排鏈；板鏈式鏈條要配套對應的螺栓連接料斗。

三．主要參考數據

型號	提升能力 （m³/h）	斗速（m/s）	主軸轉數（n/min）	料 斗			鏈條節距  (mm)	運行部件重量(Kg/m)	物料塊度(mm)
				容積  （L）	斗寬  (mm)	斗距  (mm)
									允許所占百分比%
									10	25	50	75	100
NE15	15	約0.5	16.54	2.5	250	203.2	101.6	27.5	65	50	40	30	25
NE30	30	約0.5	16.54	7.8	300	304.8	152.4	35	90	75	58	47	40
NE50	60	約0.5	16.54	15.7	300	304.8	152.4	64	90	75	58	47	40
NE100	110	約0.5	14.13	35	400	400	200	89	130	105	80	65	55
NE150	170	約0.5	14.13	52.2	600	400	200	112.5	130	105	80	65	55
NE200	210	約0.5	10.9	84.6	600	500	250	134	170	135	100	85	70
NE300	320	約0.5	10.9	127.5	700	500	250	188	170	135	100	85	70
NE400	380	約0.5	8.3	182.5	700	600	300	205	205	165	125	105	90
NE500	470	約0.5	7.1	260.9	700	700	350	223	240	190	145	120	100
NE600	600	約0.5	7.1	330.2	800	700	350	350	240	190	145	120	100
NE800	800	約0.5	6.2	501.8	800	800	400	313	270	220	165	135	110

NE30：輸送量32m³/h，斗容升為7.8L，斗寬為300mm，斗距為305mm

NE50：輸送量60m³/h，斗容升為15.7L，斗寬為300mm，斗距為305mm

NE100：輸送量110m³/h，斗容升為35L，斗寬為400mm，斗距為400mm

NE200：輸送量210m³/h，斗容升為84.6L，斗寬為600mm，斗距為500mm

（字母后面的數字其實就是提升量的近似值）
