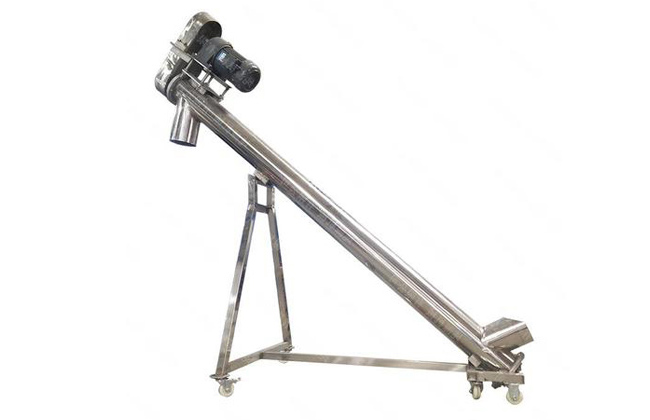

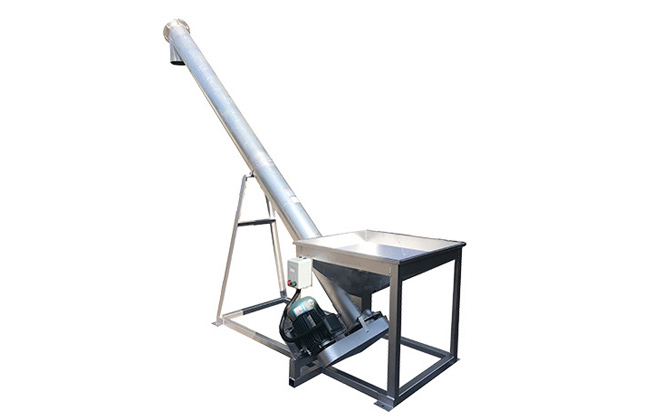

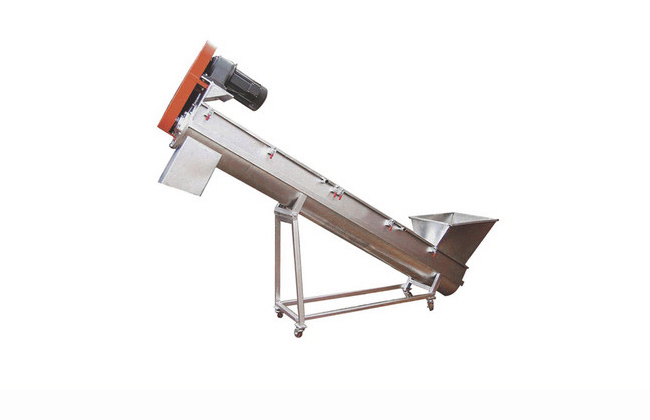

結構特點

1、傾斜螺旋輸送機屬非基礎固定式，它是由驅動電機減速箱外殼管螺旋體依次相連，結合為一個整體。

2、軸端與螺旋體漸開線花鍵（或矩形花鍵）聯接，裝拆方便，承載能力大，安可靠。

3、輸送機外殼是由鋼管通過法蘭將各段聯接為整體，因此它整體剛性好，從而可以隨意選擇工作位置和工作姿態，并可隨意拆裝移動。

4、進出料口可根據工作現場情況制成所需要的傾斜角度，并與其它配套設備的聯接固定。

5、該機的螺旋葉片盤形鋼帶軋制而成的整體連接葉片，其螺旋面度高，內孔外徑螺旋距尺寸，輸送工況佳，（如果單片組焊葉片達到上述要求）

工作原理

工作原理視頻

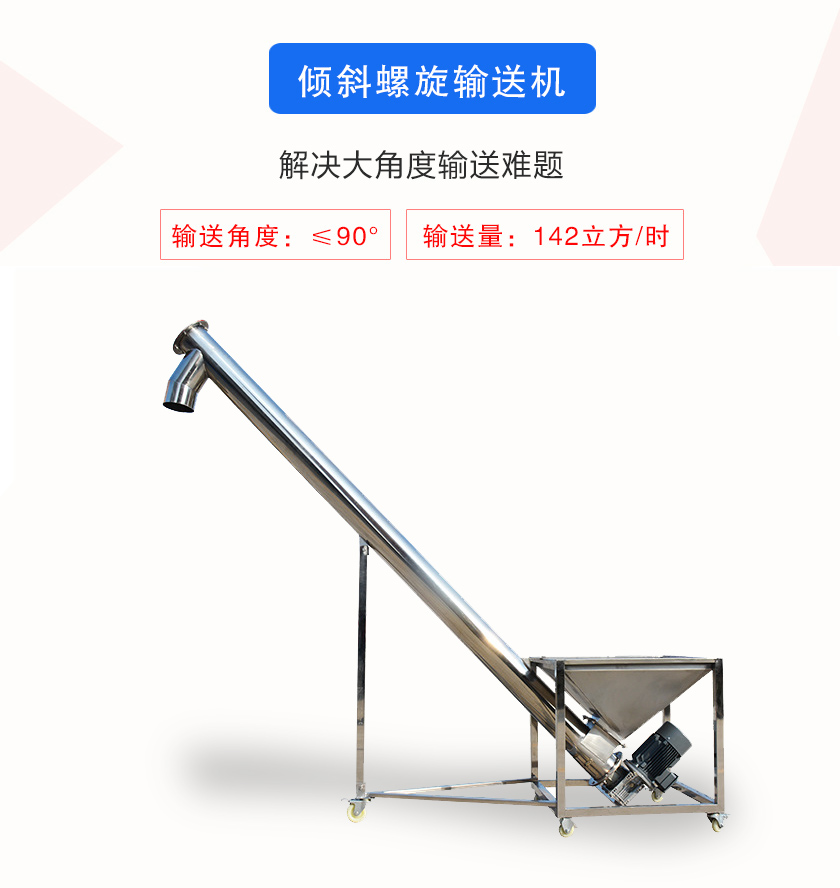

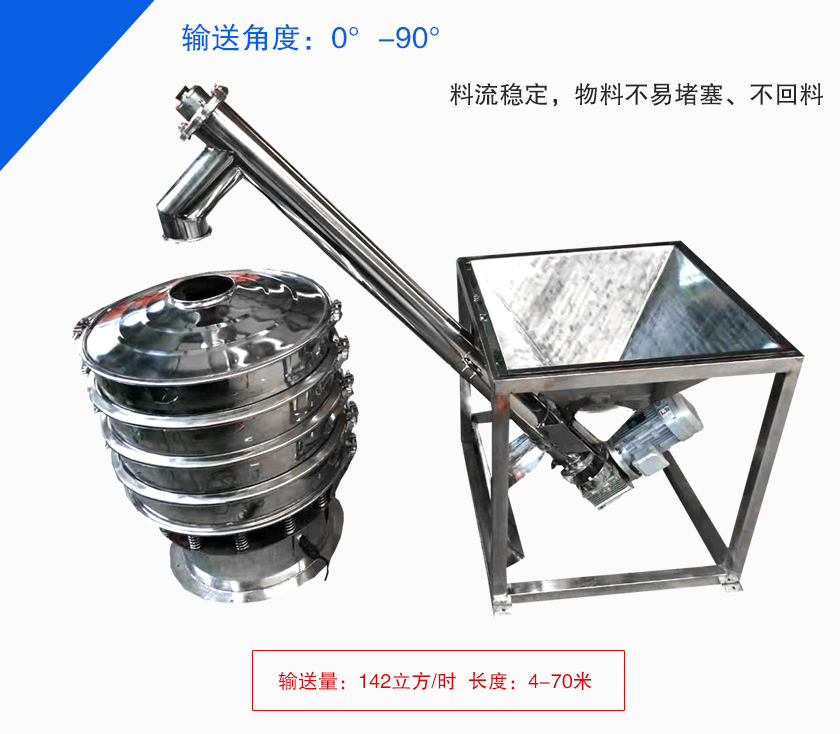

傾斜螺旋輸送機是通過旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送，當螺旋軸旋轉時，物料被螺旋葉片推動，并沿著輸送槽的傾斜方向向上或向下移動。通過調整螺旋輸送機的傾角和轉速，可以控制物料的輸送速度和流量。同時，螺旋葉片的設計和輸送槽的形狀可以幫助防止物料的回流和堆積。

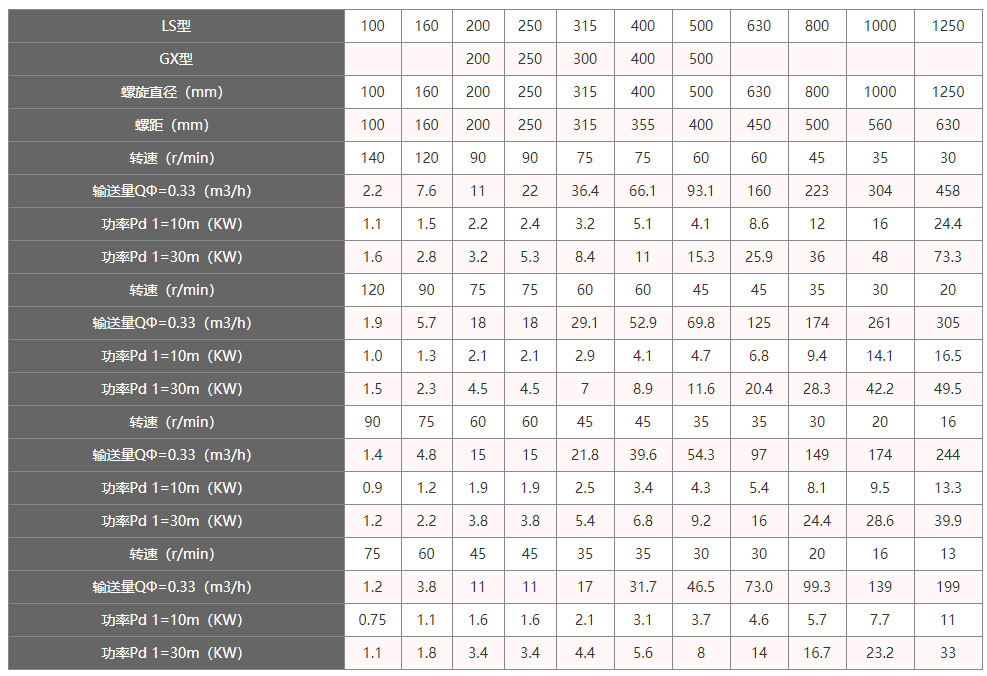

傾斜螺旋輸送機型號及參數

選型須知

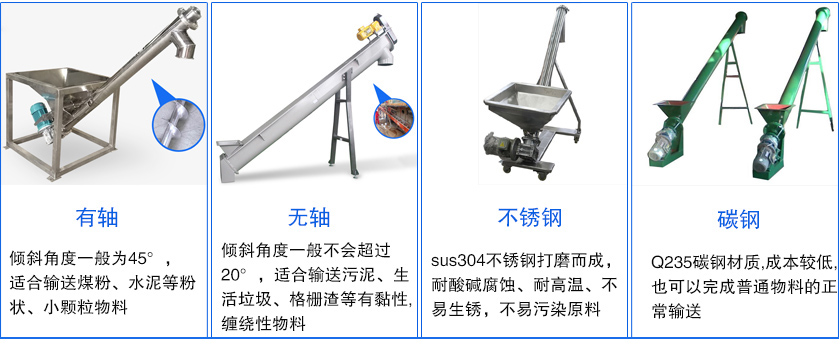

1、不同材質選擇

不銹鋼材質——不銹鋼材質也可分為304、310、310L、316、316L多種型號（所有的機型都可以采用不銹鋼材質，但是當輸送距離長時，表面積增大，打磨難度增加，一般會選擇噴砂，從視覺上就不會像常見的不銹鋼那樣光亮，但質量不會有影響）

碳鋼材質——碳鋼材質則是傾斜螺旋輸送機常用的一種材質，這種材質成本較低，也可以實現物料的正常輸送。

2、轉速

管道直徑	電機功率	電機轉速	機型	材質
100mm	1.5千瓦電機	1450/分鐘4級	垂直/傾斜(可選)	不銹鋼/碳鋼(可選)
140mm	2.2千瓦電機
165mm	2.2千瓦電機
220mm	3千瓦電機
275mm	4千瓦電機

傾斜螺旋輸送機轉速一般是都是1450r/min，傾斜螺旋輸送機的轉速可以自己調整，角度越大，所需的轉速就越大。

注：螺旋輸送機的轉速不能無限制大，當轉速到達一定極限時，物料會因?yàn)殡x心力過大而向外拋，從而導致無法輸送過程。螺旋輸送機角度越大，同等速比和型號輸送機，輸送量就會減弱。

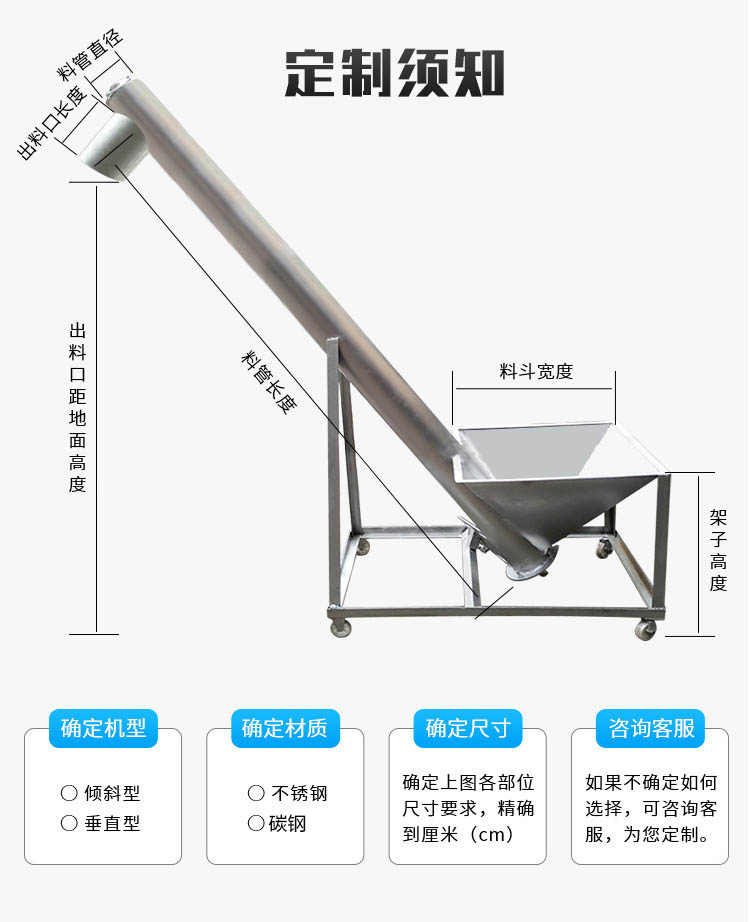

3、定制須知

1、物料特征：物料名稱、物料顆粒大小、物料是否有硬度、物料是否有粘稠度、物料溫度等。

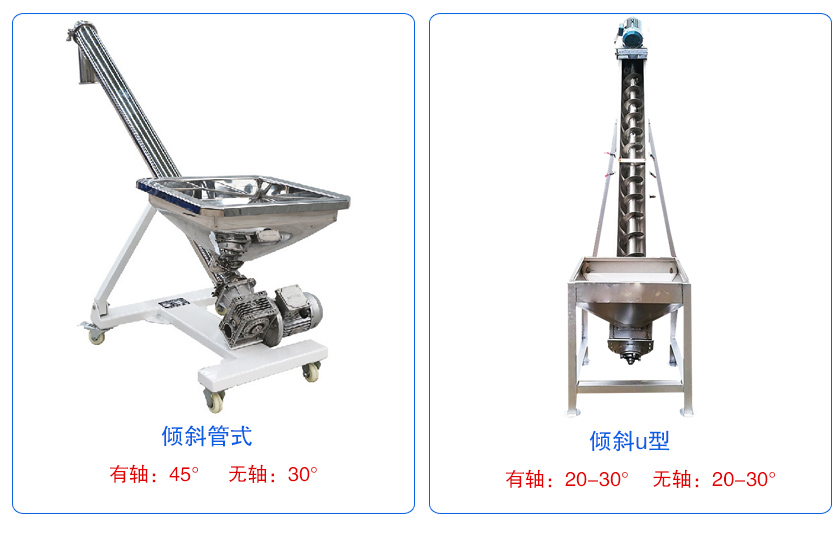

2、確定傾斜角度

3、確定材質

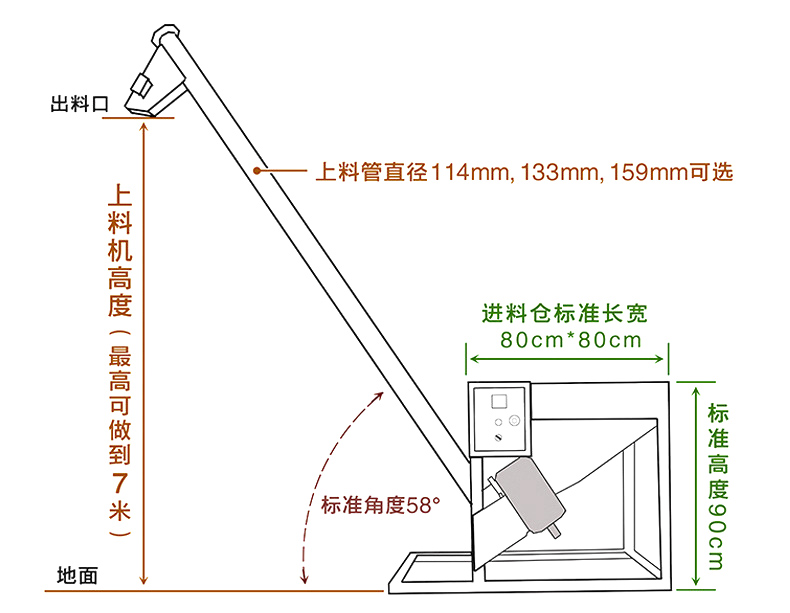

4、確定尺寸：如管徑、長度'出料口長度、出料口到地面的距離、支架高度、料斗寬度等。

適用范圍

傾斜螺旋輸送機可用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃--+40℃的范圍內輸送堆積比重為0.5-2.5t/m³的各種散狀物料。對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的材質。

傾斜螺旋輸送機廣泛應用于建材、冶金、化工、電力、煤炭、機械、輕工、食品等行業，適宜輸送粉狀、顆粒狀、小塊狀物料、如水泥、煤粉、糧食、化肥、灰渣、沙子、焦炭等溫度小于200℃的物料。

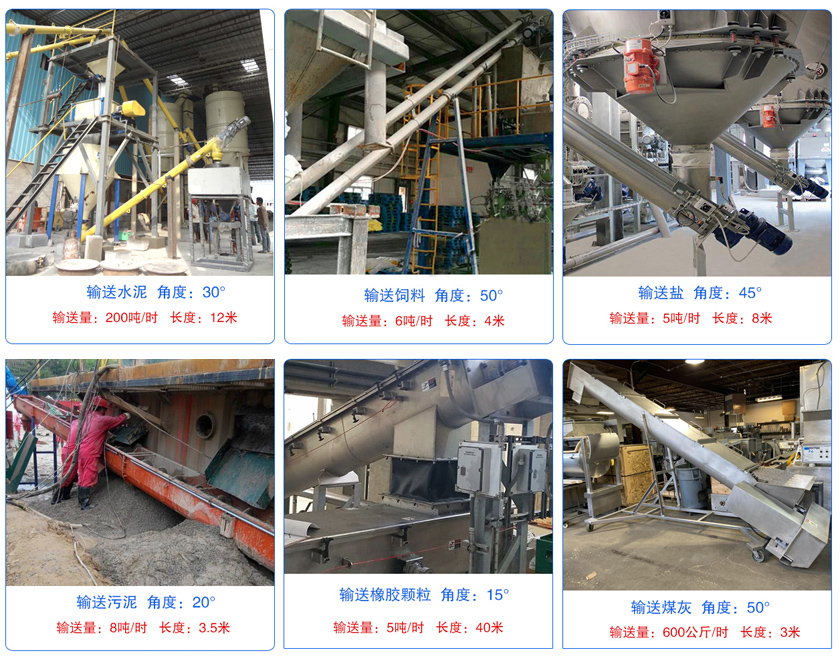

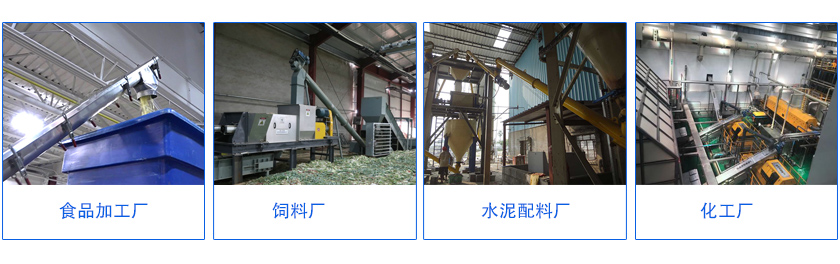

現場案例

維護管理

1）應定時向軸承、齒輪和鏈條等傳動件加潤滑油。

2）箱送機停用后，應檢查螺旋葉片磨損情況，磨損嚴重時補焊。

3）輸送量不可過載，否則物料排不出，引起螺旋軸彎曲和箱體漲壞。

4）輸送的介質沮度較高時，應注意箱體的伸縮變化是否自由而無卡著的地方，若有抓緊解決。

5）輸送機在運轉中，發出的噪聲刺耳時，應打蓋檢查，排除故障。
